产品说明：

针对V-CUT之PCB/铝基板400MM分板切割作业，适用于LED照明及电子产品行业。

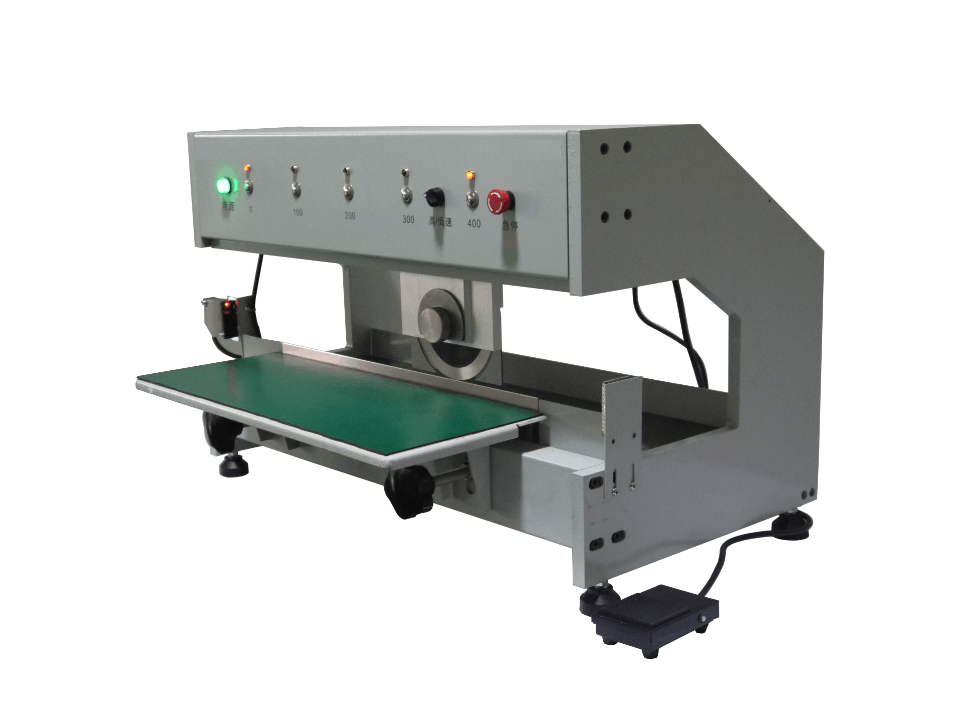

一、HD-3000走刀式分板机设备配置

1.刀具：日本进口SKD-II材质。

2.电机：台湾台邦步进马达，驱动器。

3.控制系统：自主研发。

4.电源：单相AC220V 50－60HZ。机器重量：50KG，尺寸680mm(长)*500mm(宽)*480mm(高)。

二、HD-3000走刀式分板机设备参数

1.切板速度可设定高低两种，高速可达200mm/s。（根据客户要求可调）

2.标准型刀轮最大工作行程：400mm。

3.上圆刀微调正负0-2mm，下直刀调整0-50mm。

4.后挡板深度可调范围:0-150mm。最大PC板切断宽度:150mm，最大PC板切断长度:400mm，可切PC板厚度:0.6-3.2mm，V槽间厚度:0.25-2.0mm。

5.采用欧姆龙红外线光幕开关安全保护，当手或者异物在刀运动区域内机器立刻停止工作，确保机器高速，安全运行。

6.机器使用步进马达驱动，通电即可自锁，精切定位。解决了直流，交流马达在工作中因为惯性的原因工作一段时间后改变行程点的问题。

7.连结多片的PC板于焊锡后，折断时常会伤害线路，或将电子零件折断，使用本机可避免损伤,并可提高工作效率及质量。

8.以上圆刀走刀式行进分割，可彻底减少应力，防止焊点龟裂及零件断裂。

9.采用上圆刀下平刀方式，PC板至于下平刀上，脚踏开关一踩，上圆刀横移至所设定的定点，即将PC板切断分割，切断不脱丝，切口平整。

10.走刀行程可随PC板长度随意设定前进停止定点，停止定点为0-100-200-300-400mm。
