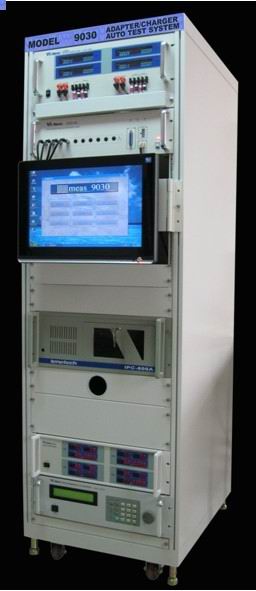

FA9030 适配器/充电器自动测试系统
系统特点：
☆ 可支持同时一次测多个待测物,大幅提高生产线产能
☆ 具有FA9010系统灵活的硬件架构
☆ 针对适配器/充电器特性优化的标准测试项目,测试效能性佳
☆ 特别针对生产线上使用所需,软件功能操作简单
☆ 弹性架构软件平台
◆ 测试程序编程功能
◆ 测试报告格式编辑功能
◆ 测试报告产生器
◆ 用户权限设定
◆ 支持条形码阅读机
☆ 因应业界新测试需求,可扩充硬件与增加新测试项目
◆ 符合能源之星(Energy Star)平均效率测试
☆ 图形接口，Windows 98/NT/2000以上的系统环境
系统简介
FA9030自动测试系统配备了针对待测物(适配器/充电器)特性之标准测试项目,使用都只需在标准测试项目上定义条件和测试规格即可测试.
FA9030适配器/充电器自动测试系统，是在生产线上测试适配器与充电器的最佳测试系统, FA9030可支持同时一次测试多个待测物,大幅提高生产线产能,并且兼具9010系统灵活的硬件架构,可选择多种硬件,例如：交流电源供应器、电子负载、时序/杂讯分析仪、功率表等。
FA9030系统特别针对适配器与充电器特性，量身订作并优化标准测试项目，测试效能佳，符合大量生产要求，另外，软件功能操作简单，容易使用。
FA9030测试系统已针对业界的新测试需求，扩充硬件与增加新的测试项目，例如符合能源之星要求的平均效率测试等。另针对业界未来的新测试需求，可弹性加入具有报表制作和管理功能的FA9030测试系统软件，能够产生各种测试报表，进行系统管理，满足现代化品保和生产线的需求。
FA9030自动测试系统运行于Windows98/2000/NT/XP环境下，在简易易学的Windows环境下为测测试工程师提供专用的电源测试系统，并且方便使用Windows资源。
系统配置：
名称 描述 交流电源供应器 S7100/S7200/S7300系列 直流电源供应器 S7630系列(未使用) 直流电子负载 L300X/L2XX4系列负载 功率分析仪 P63300系列（未使用） 电能综合测试仪 P62X01/P62X04系列 外部量测单元 E5011B（未使用） 时序/杂讯量测卡 E5011BN 显示器 LCD 19〞 电脑 工业电脑(含鼠标、键盘) RS232卡 PCI RS232卡 机柜 35U 19英吋标准机柜 系统软件 FA9030系统软件(Windows版) RS232线 RS232专用线(2m) RS232专用线(0.6m)
名称
描述
交流电源供应器
S7100/S7200/S7300系列
直流电源供应器
S7630系列(未使用)
直流电子负载
L300X/L2XX4系列负载
功率分析仪
P63300系列（未使用）
电能综合测试仪
P62X01/P62X04系列
外部量测单元
E5011B（未使用）
时序/杂讯量测卡
E5011BN
显示器
LCD 19〞
电脑
工业电脑(含鼠标、键盘)
RS232卡
PCI RS232卡
机柜
35U 19英吋标准机柜
系统软件
FA9030系统软件(Windows版)
RS232线
RS232专用线(2m)
RS232专用线(0.6m)
优化后的测试项目包含了7类电源测试要求:
☆ 输出特性：检测待测物的一般性能
☆ 输入特性：检测电源的输入参数
☆ 稳定度测试：检测待测物在输入电源和负载变化时的稳定性
☆ 时序/瞬态特性测试：测量开机及关机时的瞬时状态及各事件的时间
☆ 保护测试：触发电源的保护电路
☆ 特殊测试和特殊功能：提供了测试电源的特殊功能与方法
测试项目
输出特性测试：
输入特性测试：
稳定度测试：
时序/瞬态特性测试：
保护特性测试：
1.直流输出电压
8.涌浪电流测试
14.电压稳定度
19.开机时序
23.短路测试
2.直流输出电流
9.输入有效值电流
15.负载稳定度
20.上升时间
24.过载保护
3.直流输出功率
10.输入功率
16.电压/负载整合稳定度
21.下降时间
25.过电压保护
4.峰对峰值杂讯
11.输入功率因素
17.动态负载稳定度
22.关机时间
5.效率
12.输入断电测试
18.同步动态负载稳定度
特殊测试：
6.测试中调整
13.输入电压缓升/降测试
特殊功能：
26.平均效率测试
7.过冲电压
27.TTL信号控制
28.断电器控制
系统主要硬件
系统控制器(工业电脑及周边设备)
控制电脑配置﹕
为本自动测试系统的控制中枢，用以指挥各项仪器执行测试动作、测试结果判定及资料存档显示打印、用户各项操作之接口等等。
其硬件需求如下﹕
☆ 赛扬CPU 2.8G或以上等级之中央处理器。
☆ 80GB或以上储存容量的硬盘。
☆ 256MB或以上的内存。
☆ 40倍速或以上的光驱。
☆ LCD显示器(分辨率至少800*600)。
☆ 键盘。
☆ PS2鼠标。
☆ 至少两个以上空槽供A/D卡(PCI) 、GPIB卡(ISA)使用
☆ 并联式打印接口、USB接口
可程式交流电源供应器
可程式交流电源供应器用以提供待测物输入电源，并可模拟输入电源各种状况，所以它必须有足够的能量及可变化的电压和频率，才能满足各式电源供应器的输入需求。有关VI.meas S7100或S7200系列AC Source的详细规格及操作说明请参阅其使用手册。
可程式直流电源供应器
直流电源供应器用以提供待测物输入的直流电源。自身亦带有量测输入电压电流等、在做OVP/UVP时给产品输出端提供一个OVP/UVP源。有关S7630系列的详细规格及操作说明请参阅其使用手册。
系统控制软件功能模块
FA9030 ATS 具有以下功能模块﹕
(1) 使用者权限﹕
管理使用者权限及口令等
(2) 管理模块﹕
测试程序注册
测试程序的导入,导出
报告格式的导入,导出
(3) 硬件设备组态设定﹕
用来选择仪器设备的型号及设定GPIB地址。
(4) 测试程序编辑验证功能﹕
将系统内建的测试项目编写成测试程序，同时设定测试项目相关参数或测试规格。编辑后的测试程各序可使用执行控制器的功能来进行验证结果。
(5) 报表格式编辑功能﹕
根据实际需要进行报表格式的编辑。
(6) 测试程序执行控制功能﹕
用来执行经验证并发行的测试程序,同时自动记录测
试结果,并按照选定的报表格式产生报表。
(7) 报表打印功能﹕
离线式报表打印功能, 可将过去某时间段的测试结果
统一打印出来。
可编程直流电子负载
电子负载系用以执行各项测试时模拟待测物负载变化的各种状况，使各项测试能逼近真实情境。
FA9030自动测试系统预设的电子负载为VI.meas L300X系列直流电子负载。也可以选用IT8500系列电子负载。有关详细规格及操作说明请参阅其使用手册。
功率分析仪或电能综合测试仪
功率分析仪或电能综合测试仪用以测量交流输入端的Vin/Iin/Pin/PF 等参数,FA9030自动测试系统预设的功率分析仪为
VI.meas P6330B 或电能综合测试仪为VI.meas P62104。有关详细规格及操作说明请参阅其使用手册。
FA9030 ATS 框图
