  当前位置:首页 -> 产品展示 -> 电源测试设备 -> 电子负载仪 -> FA-4200ATE高功率可程式直流电子负载仪



FA-4200ATE高功率可程式直流电子负载仪








 FA-4200ATE超高功率直流电子负载机,电压、电流、功率之规格如下表所示,依您所需求的负载规格,FA-4200ATE有多种规格可供订制,并且FA-4200ATE主机依功能又细分为手动、自动及计算机联机 3种机型,客户可依需求自由选择搭配.

  最新开发之计算机联机机型(FA-4200PC)可经由计算机联机进行自动测试,测试功能更多,可连接周边测试设备进行更严格的测试需求;如自动量测:单组过电流保护(O.C.P)Ripple & Noise、功率因子(P.F.C.)、效率及短路功率等等....

  内建多功能测试治具板及PS-ON/OFF控制功能可直接测试AT ATX S.P.S. ,且可自行更换治具板,不需回厂更换.

  主机内建24组记忆,每组可储存负载电流设定、电压上下限及动态负载设定;且可储存4组过功率测试参数设定及时序测试项目设定(P.G.P.F.SET UPHOLD UPON RINGOFF RING );如FA-4200ATE是自动或计算机联机机型时,因为此2种机型有内建自动测试功能,所以主机另可储存4组自动测试编辑设定,经由计算机将测试参数进行备份时,将可依计算机硬盘容量储存更多测试参数设定.

  内建各组输出电压显示、输入AC电压及AC电流显示、各组消耗电流显示、各组消耗功率显示、总消耗功率显示、过功率测试、短路测试、动态负载测试、(P.G.P.F.SET UPHOLD UPON RINGOFF RING 测试),自动机型并可将自动测试后之结果直接显示在主机上,方便客户查询.

  时间测试可测得VA VB VE VF任选其中一组,且测试电压点0.000V~8.000V可自由设定.

  主机内建BNC输出接头,可由示波器观看各组输出之波形.

  自动机种不但有内建自动测试功能,并且可自动选择外部3AC电源来进行不同的输入电源的测试.

  适用于ATXAT  POWER.各种 SWITCHING POWER SUPPLY 均适用.

  可配合AI-G0612气动双治具,测试更快速.

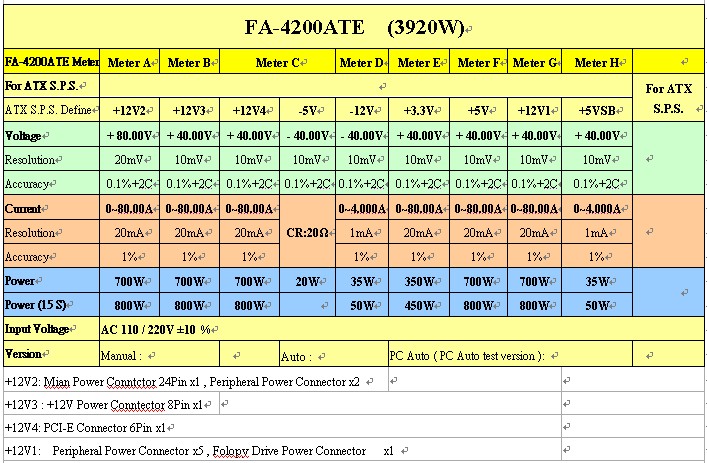

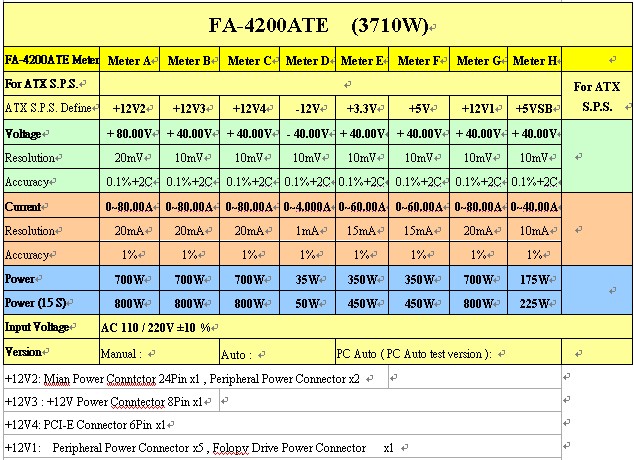

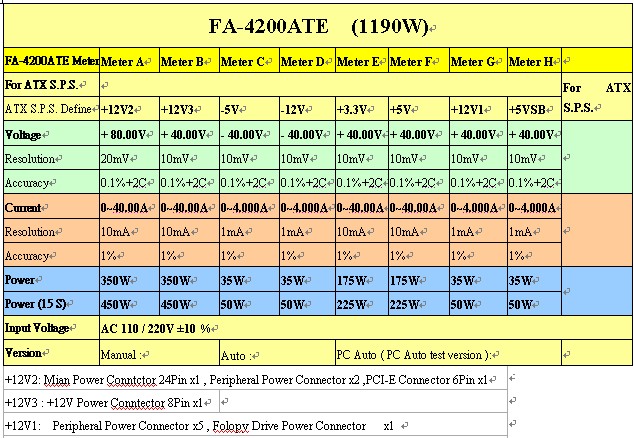

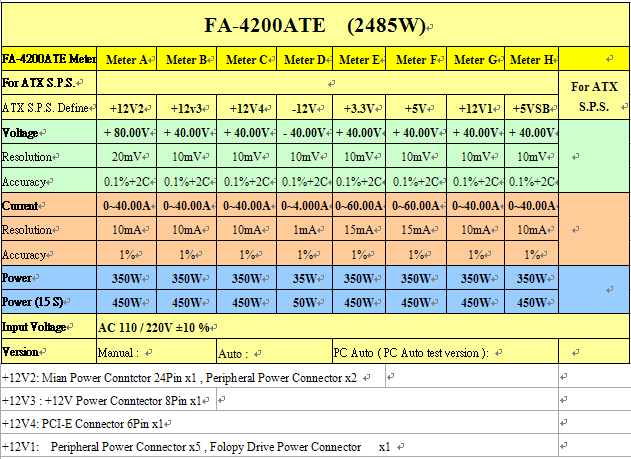

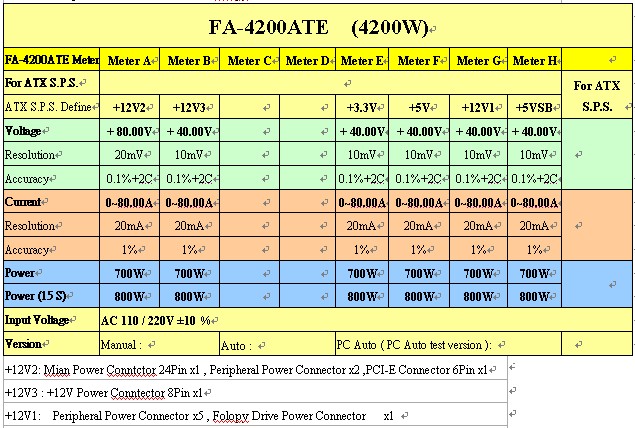

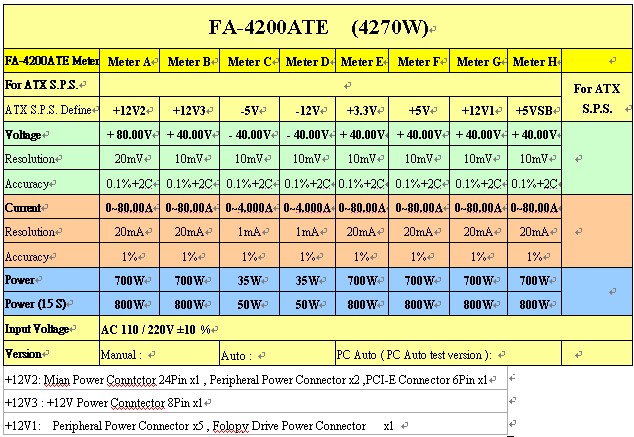

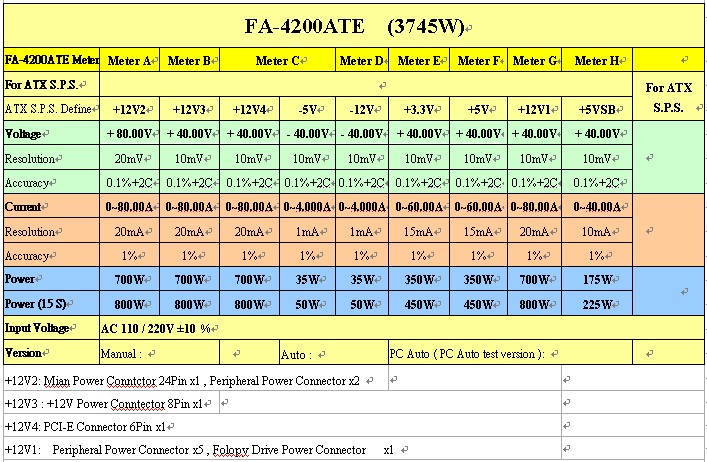

附规格表

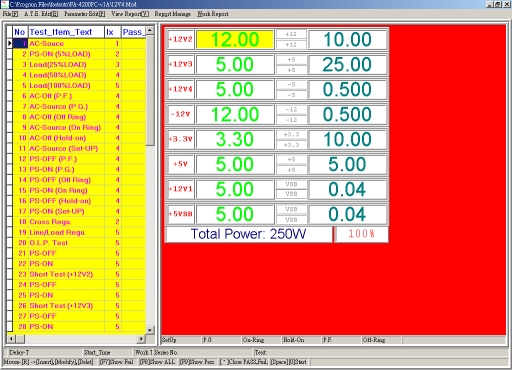

FA-4200ATE系统软件测试项目
 FA-4200ATE是一台针对各种S.P.S.的全自动测试仪器,可针对S.P.S.做全方位的测试,共有16项测试项目,项目名称如下:
NO
测试项目
说明
1
END
:结束测试项目
2
Load
:静态负载测试项目
并可进行输出电压调校
3
O.L.P. Test
:最大过功率保护值测试项目
4
Short Test
:短路保护测试项目
(可分别执行VA、VB、VC、VD、VE、VF、VG、VH短路测试)
5
AC-Line Off
:关闭外部输入的继电器 (通常是用在DC-DC 的关闭输入电源上)
6
AC-Source
:设定AC输入部份的设定值,并执行AC ON的动作
(可同时测得Power Good、On Ring、SetUp Time)
7
DC-Source 1
:设定DC输入部份的设定值,并执行DC ON的动作
(可同时测得Power Good、On Ring、SetUp Time)
8
AC Off
:关闭S.P.S.的AC输入电源
(可同时测得Power Fail、Off Ring、Hold-On Time)
9
PS – ON
:开启S.P.S.的PS_ON(信号由HI变LO)
(可同时测得Power Good、On Ring、SetUp Time)
10
PS – OFF
:关闭S.P.S.的PS_ON(信号由LO变HI)
11
Ripple Test
:涟波噪声峰对峰值测试项目
12
Cross Regu.
:输出电压调整率及交互变动电压调整率测试项目
13
Line/ Load Regu.
:输入电压调整率及交互变动电压调整率测试项目
14
On/Off Test
:开关测试项目 ( 包含AC ON/OFF、PS ON/OFF、DYNA LOAD )
15
O.C.P. Test
:单组过电流测试项目
16
Loop Test
:执行循环动作(即跳至自动测试时的第一个测试项目)
